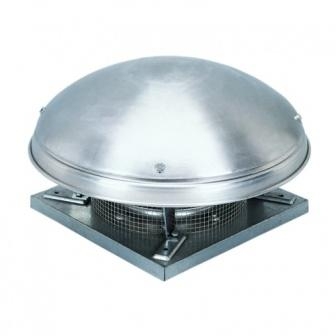

Серия крышных центробежных вентиляторов с горизонтальным выбросом воздуха CTHB / CTHT разработана специально для систем дымоудаления(1). Также, все вентиляторы могут работать в продолжительном режиме при температуре перемещаемого воздуха до 120°C*, а модели 140, 180, 200 и 225 до 200°С*.
Основание вентиляторов изготовлено из оцинкованной стали, крышка - из алюминия. Все вентиляторы оснащены защитной решеткой на нагнетательной стороне.
Рабочие температуры до 400 типо размера: -40°С...+40°С, от 450 до 750: -20°С...+40°С (низкотемпературное исполнение по запросу).
Электродвигатели
В зависимости от модели, вентиляторы комплектуются 4, 6, 8, 4/8 или 6/12 полюсными однофазными или трехфазными электродвигателями. Класс защиты IP55, класс изоляции F, с шариковыми подшипниками, не требующими обслуживания. Электродвигатели укомплектованы встроенными термоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).
Параметры электропитания:
1ф - 230 В - 50 Гц
3ф - 400 В - 50 Гц
Электродвигатели до 400 типоразмера имеют возможность регулирования скорости при помощи напряжения. Регулирование скорости трехфазных электродвигателей осуществляется при помощи преобразователя частоты.
Характеристики
Макс. расход воздуха (м3/ч)
2100
Страна производитель
Испания
Класс защиты IP
IP55
Макс. рабочая температура (°С)
40
Ток (А)
0.9
Класс изоляции двигателя
F
Кол-во полюсов
4
Диаметр воздуховода (мм)
250
Макс. мощность (Вт)
170
Уровень звукового давления на входе (дБ(А))
53
Уровень звукового давления на выходе (дБ(А))
59
Частота вращения (об/мин)
1350
Макс. температура перемещ. воздуха. (°С)
200
Параметры электропитания
1ф-230В-50Гц
Материал
Металл
Тип термозащиты
Встроенная
Регулятор скорости (REB)
REB-2,5N
Мин. рабочая температура (°С)
-40
Шариковые подшипники
Да
Предел огнестойкости
400°С / 2 часа
Габариты (ШхВхГ)
561х383х561
Вес (кг)
17
Защитная решетка
Да
